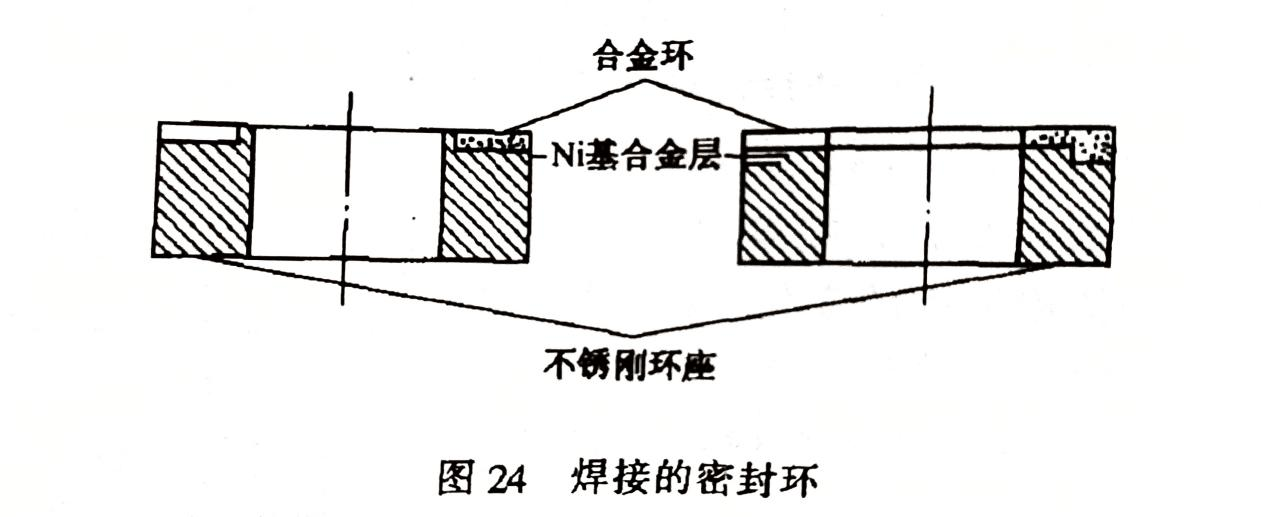

為改善熱裝式密封環(huán)松脫的問(wèn)題,，呈現(xiàn)了焊接的密封環(huán)(圖24),。所用的硬質(zhì)合金是以Cr3C2為硬質(zhì)相,、Ni為粘結(jié)相的燒結(jié)合金材料。耐腐蝕優(yōu)于YG6等硬質(zhì)合金,，高溫下具有優(yōu)異的抗氧化性能,，在1000℃空氣中加熱2小時(shí)無(wú)任何變化,。可是導(dǎo)熱性能較差,，僅為YG6的1/3;線膨脹系數(shù)大,，比YG6大1倍多,，為10.2x10-6/℃(10~500℃時(shí))。這兩點(diǎn)導(dǎo)致了耐熱沖擊性能不如YG6好,。正因?yàn)榫€膨脹系數(shù)較大,，和馬氏體不銹鋼接近(10~500℃時(shí)為11x10-6/℃),，為和環(huán)座焊接提供了有利條件,。焊接時(shí)需在環(huán)和座之間鋪放一層鎳基粉末,，置于真空電阻爐中,，經(jīng)1100℃高溫熔焊,，然后進(jìn)行回火處理,，以消除焊接應(yīng)力,。由于是焊接的密封環(huán),，硬質(zhì)合金環(huán)的厚度可以比YG6薄,，毛坯的厚度也只要3~3.5mm。又因密度小,，是YG6的一半(7~7.5g/cm3)，因此,，可節(jié)約貴重金屬，價(jià)格較低,。這種合金的牌號(hào)為CN15,，其間Cr3C2 85%、Ni 15%,，由北京硬質(zhì)合金廠研制成功。
